Введение в продукты
1. Титановый колено – это металлическое колено, которое является наиболее распространенным стандартным фитингом труб в трубопроводах и оборудовании. Отличается радиусом изгиба. Существует два типа: R=1DN и R=1.5DN.
2. Основная информация
Характеристики колена титановой трубы
Степень:Гр2УНС R50400,Гр7УНС R52400,Гр12УНС R53400
Углы 180°, 135°, 90°, 60°, 45°, 30° и т.д.
Стандарты: ASTM:ASTM B363, ASTM B861
ASME: ASME SB363 Gr. 2, ASME SB861, ASME SB861-13 Гр. 2H
Титан45°колено и титан90°Локтии многие другие допуски по размерам титановых фитингов соответствуют ASME B16.9. Толщина стенки титановой арматуры должна соответствовать стенке трубы ASME b36.19m.
Подробное шоу
Титановый колено
Колена титановых труб
3. Три наиболее часто используемых титановых колена - 45 ° и 90 ° 180 °
Титановое колено бесшовное от DN18 до DN200, а продольное сварное колено DN>200.
4. Титановый колено Стандартное описание
ASME/ANSI B16.9 кованые стальные стыковые сварные фитинги ASME/ANSI B16.9
ASME/ANSI B16.11 сварка раструбов и резьбовая ковка трубных фитингов
ASME/ANSI B16.28 стальная стыковая сварка малого радиуса колена и изгиба спины
ASME B16.5 трубные фланцы и фланцевые фитинги
MSS SP-43 Кованые фитинги для стыковой сварки нержавеющей стали
MSS SP-79 Редукционная вставка для сварки розеток
MSS SP-83 Сварка раструбов и резьбовое соединение
MSS SP-97 Встроенное армированное гнездо для сварки раструбов, резьбовых и стыковых сварочных концов
5. Применение титанового колена: гальваническое покрытие, окисление алюминия (анодное разложение), химическая промышленность, часовая промышленность, медицина, селекция, электронная техника, пластмассы, химическая промышленность, гальваническое покрытие, электролиз, медицинское лечение, машиностроение, авиация и т. Д.

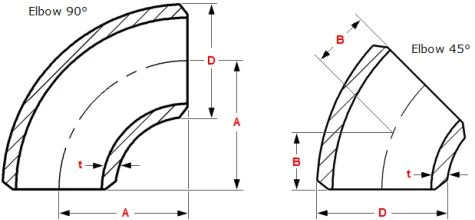

6. Размеры титанового колена длинного радиуса - ASME B16.9
| NPS | ОД | От центра до конца | |
| 90 град локтей, А | 45 град Локти, B | ||
| 1/2 | 21.3 | 38 | 16 |
| 3/4 | 26.7 | 38 | 19 |
| 1 | 33.4 | 38 | 22 |
| 1 ¼ | 42.2 | 48 | 25 |
| 1 ½ | 48.3 | 57 | 29 |
| 2 | 60.3 | 76 | 35 |
| 2 ½ | 73 | 95 | 44 |
| 3 | 88.9 | 114 | 51 |
| 3 ½ | 101.6 | 133 | 57 |
| 4 | 114.3 | 152 | 64 |
| 5 | 141.3 | 190 | 79 |
| 6 | 168.3 | 229 | 95 |
| 8 | 219.1 | 305 | 127 |
| 10 | 273 | 381 | 159 |
| 12 | 323.8 | 457 | 190 |
| 14 | 355.6 | 533 | 222 |
| 16 | 406.4 | 610 | 254 |
| 18 | 457 | 686 | 286 |
| 20 | 508 | 762 | 318 |
| 22 | 559 | 838 | 343 |
| 24 | 610 | 914 | 381 |
| 26 | 660 | 991 | 406 |
| 28 | 711 | 1067 | 438 |
| 30 | 762 | 1143 | 470 |
| 32 | 813 | 1219 | 502 |
| 34 | 864 | 1295 | 533 |
| 36 | 914 | 1372 | 565 |
| 38 | 965 | 1448 | 600 |
| 40 | 1016 | 1524 | 632 |
| 42 | 1067 | 1600 | 660 |
| 44 | 1118 | 1676 | 695 |
| 46 | 1168 | 1753 | 727 |
| 48 | 1219 | 1829 | 759 |
